Das Modul A-142-3 beinhaltet einen VCA, der von einer AR/AD-Hüllkurve gesteuert wird, die auch als LFO arbeiten kann.

Anwendung:
In nahezu jedem Patch ist eine Kombination aus Hüllkurve und VCA in Verbindung mit einer Klangquelle sinnvoll, insbesondere für perkussive Klänge.

Technische Informationen:

• Attack und Release/Decay-Zeiten ca. 4 ms ... 7 s oder ca. 0,1ms ... 150 ms, je nach Jumper-Stellung
• Frequenzen im LFO-Modus: ca. 100 Hz ... 0,05 Hz (20 Sekunden Periodendauer) oder ca. 2,5kHz ... 2Hz je nach Jumper-Stellung
• Mit Hilfe einer internen Steckbrücke (Jumper) kann zwischen 2 Zeit-Bereichen gewählt werden. Bei gesetztem Jumper liegen die Zeit-Bereiche für Attack und Release/Decay bei ca. 4 ms ... 7 s, bei abgezogenem Jumper bei ca. 0,1ms ... 150 ms
• Mit Hilfe eines Trimmpotentiometers kann der Pegel eingestellt werden, bei dem die fallende in die steigende Flanke im LFO-Modus übergeht. Das beeinflusst auch die Frequenzbereiche im LFO-Modus, da die Länge der fallende Flanke die Frequenz mitbestimmt)
• Der Spannungspegel des verwendeten Gate-Signals muss mindestens +5V betragen und steile Flanken aufweisen. Andernfalls wird die Hüllkurve nicht korrekt getriggert.
• Der VCA ist nur für Audio-Signale geeignet (AC-gekoppelt), für die Verarbeitung von Steuerspannungen ist das Modul nicht geeignet.
• Der Hüllkurven-Generator besitzt exponentielle Kurvenformen (Lade/Entladekurven von Kondensatoren)

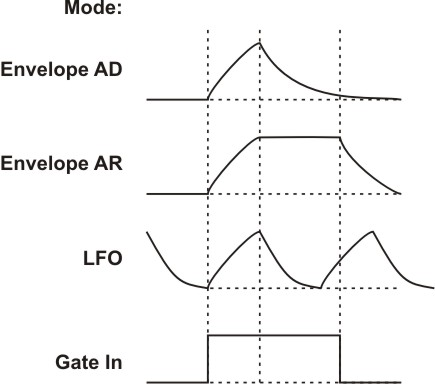

• Im LFO-Modus besitzen die Flanken ebenfalls exponentielle Kurvenformen (siehe Abbildung)
• Wird dem Modul im LFO-Modus ein Gate-Signal zugeführt, so überlagern sich die die Gate-gesteuerte Hüllkurve und das LFO-Signal
• Sowohl im Envelope- wir auch im LFO-Modus beträgt die Ausgangsspannung ca. 0...+10V (d.h. auch der LFO ist nicht nullsymmetrisch, sondern erzeugt rein positive Spannungen)
• Der Envelope-Ausgang wird intern um die Hälfte abgeschwächt (d.h. 0...+10V -> 0...+5V) bevor er auf den CV-Eingang des VCAs normalisiert wird.
• Der Steuerspannungsbereich des VCAs bei externer Ansteuerung liegt bei ca. 0...+5V.
• Der VCA hat eine lineare Kennlinie
• Der manuelle Gate-Taster kann auch dazu verwendet werden, ein extern zugeführte Gate-Signal zu "muten" (d.h. solange der Taster betätigt wird, ist das externe Gate-Signal nicht wirksam).
• Bei dem Modul handelt es sich nicht um einen halben A-142-2 ! Sowohl die Hüllkurven/LFO- wie auch die VCA-Schaltung sind gegenüber dem A-142-2 völlig anders aufgebaut. Hüllkurve und LFO basieren auf einer Timer-Schaltung (555) und beim VCA kommt der CEM3381 zum Einsatz.
• Durch Ändern der Steckbrücken können die Werkseinstellungen geändert werden. Das folgende Dokument beschreibt die Funktionen und Positionen der Steckbrücken (Jumper) und Trimmpotentiometer des Moduls:
  A142_3_trimming_potentiometers_and_jumpers.pdf

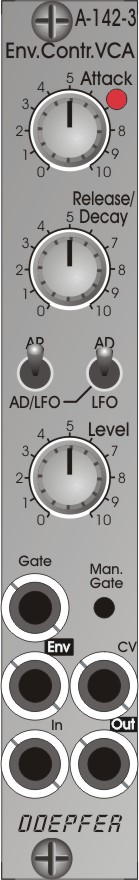

• LED-Anzeige (zeigt den Hüllkurven- bzw. LFO-Verlauf an)
• Attack: manuelle Einstellung der Attack-Zeit
• Release/Decay: manuelle Einstellung der Release/Decay-Zeit
• Betriebsart-Schalter:
  • AD (Attack-Decay Hüllkurve) - AR (Attack-Release-Hüllkurve)
  • Envelope oder LFO (LFO nur bei Stellung "AD/LFO" des linken Schalters)
• Level: manuelle Einstellung des Audio-Eingangs-Pegels für den VCAs

• Gate: Gate-Eingang (min. +5V, max. +12V)
• Man. Gate: manueller Gate-Taster
• Env: Envelope/LFO-Ausgang (ca. 0...+10V)
• CV: VCA-Steuer-Eingang, Spannungsbereich ca. 0...+5V, normalisiert auf den Envelope-Ausgang über einen 50% Abschwächer
• In: Audio-Eingang
• Out: Audio-Ausgang
