Das Modul A-140-3 ist die Einfach-Version des A-140-2. Es beinhaltet einen Hüllkurven-Generator vom ADSR-Typ mit exponentieller Kurvenformen (Lade/Entladekurven von Kondensatoren) und spannungssteuerbaren Zeiten.
Die grundsätzliche Funktion einer ADSR-Hüllkurve ist in der Anleitung zum A-140 beschrieben.
Auf die Spannungssteuerung von Hüllkurven-Parametern wird in der Anleitung zum A-141 eingegangen.
Beim A-140-3 steht jedoch noch ein Steuerspannungseingang CVT mit Abschwächer zur Verfügung und es wird über Steckbrücken festgelegt welche Parameter über CVT gesteuert werden und in welcher Richtung.
Die Ausgangsspannung der Hüllkurve beträgt ca. 0 - 10V (10V = Attack-Peak). Die Attack/Decay/Release-Zeiten liegen ca. zwischen 1ms und 30s.
Mit Hilfe von internen Steckbrücken (Jumpern) kann festgelegt werden, welche(r) der Parameter über den CVT-Eingang gesteuert werden sollen (z.B. nur D oder D+R oder A+D+R oder A+D ect.). Die Buchse CVT kann zusätzlich auf eine interne positive Spannung normalisiert werden (d.h. der Schaltkontakt ist mit einer festen positiven Spannung verbunden). Auf diese Weise kann der Regler CVT dazu verwendet werden, z.B. alle 3 Zeiten gleichzeitig zu verändern.
Eine andere Steckbrücke definiert, ob der Hüllkurven-Ausgang 2 die normale oder die invertierte Hüllkurve ausgibt.
Ab Werk ist der Steuereingang CVT allen 3 Zeitparametern (A,D,R) zugeordnet, die Buchse CVT ist auf einer feste Spannung normalisiert und Ausgang 2 ist nicht invertiert.

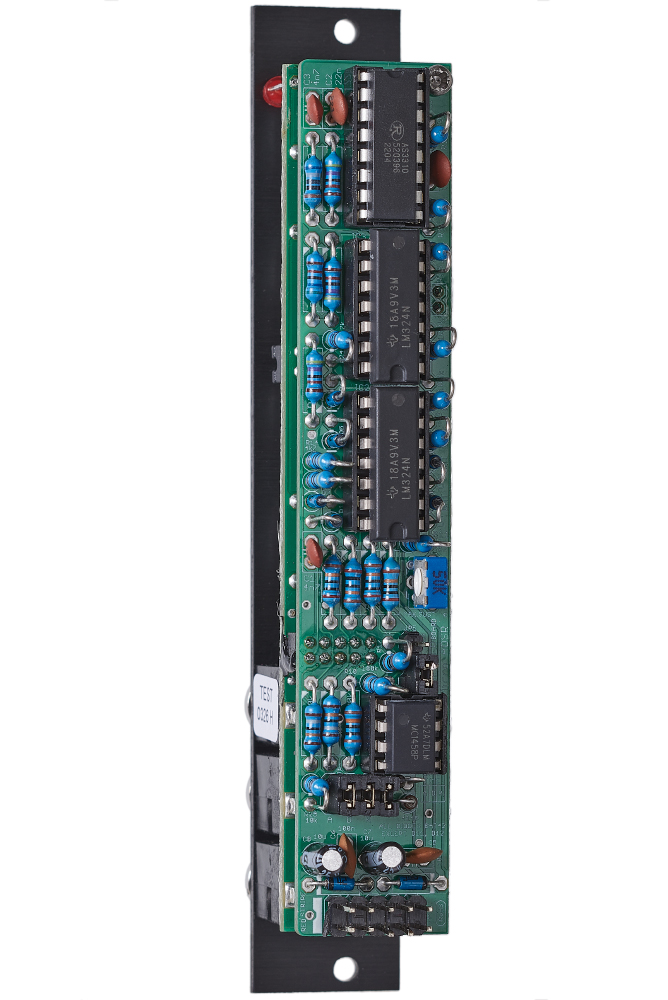

Durch Ändern der Steckbrücken können die Werkseinstellungen geändert werden. Das folgende Dokument beschreibt die Funktionen und Positionen der Steckbrücken (Jumper) des Moduls: A140_3_trimming_potentiometers_and_jumpers.pdf
Die grundsätzliche Funktion einer ADSR-Hüllkurve ist in der Anleitung zum A-140 beschrieben.
Auf die Spannungssteuerung von Hüllkurven-Parametern wird in der Anleitung zum A-141 eingegangen.
Beim A-140-3 steht jedoch noch ein Steuerspannungseingang CVT mit Abschwächer zur Verfügung und es wird über Steckbrücken festgelegt welche Parameter über CVT gesteuert werden und in welcher Richtung.
Zusätzliche technische Informationen:
- Der Spannungspegel des verwendeten Gate-Signals muss mindestens +5V betragen und steile Flanken aufweisen. Andernfalls wird die Hüllkurve nicht korrekt getriggert. Es hat sich gezeigt, dass einige Module anderer Hersteller diese Spezifikationen nicht erfüllen (Spannungswert zu niedrig oder Flankensteilheit zu gering). In diesem Fall kann das Zwischenschalten einer Einheit des Level-Shifter-Moduls A-183-4 das Problem beheben.

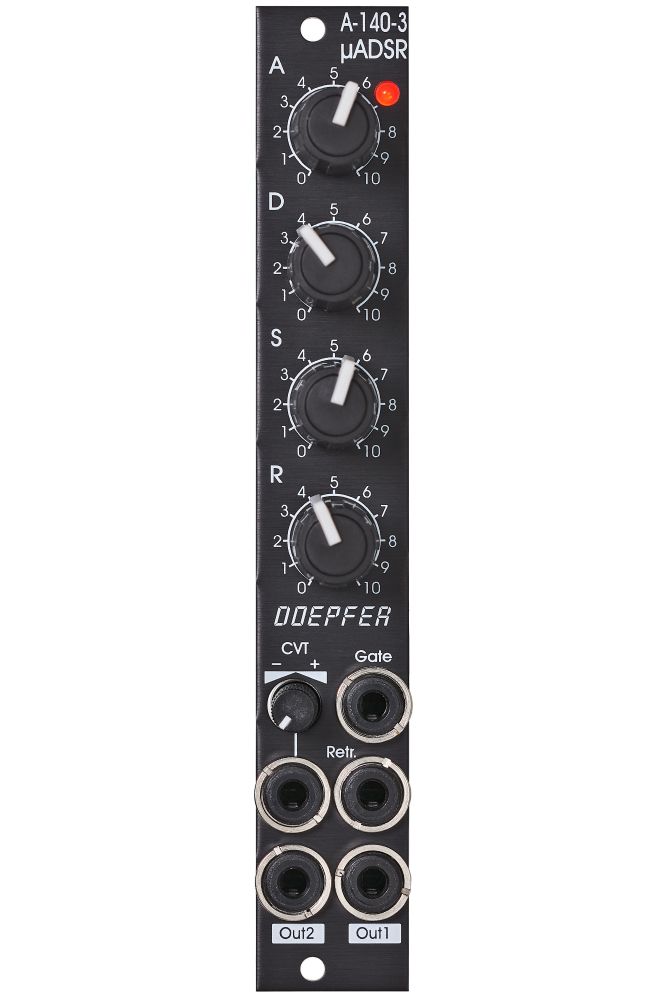

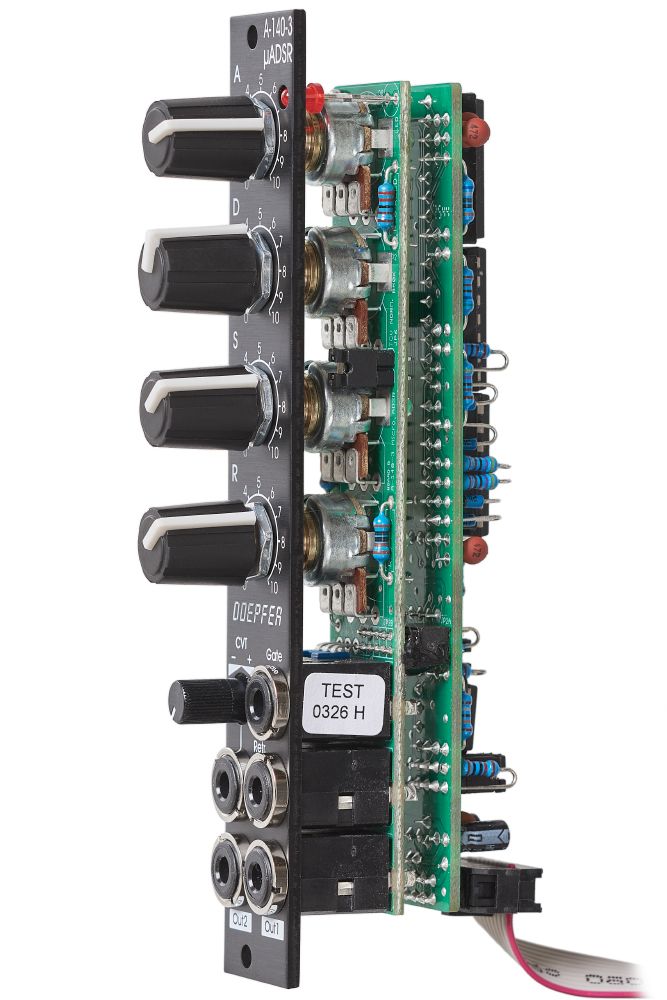

- A: manuelle Einstellung der Attack-Zeit
- D: manuelle Einstellung der Decay-Zeit
- S: manuelle Einstellung des Sustain-Pegels
- R: manuelle Einstellung der Release-Zeit
- LED-Anzeige (zeigt den Hüllkurven-Verlauf an)
- Gate-Eingang (minimaler Gate-Pegel: +5V, maximaler Gate-Pegel: +12V)
- Retrigger-Eingang (minimaler Retrigger-Pegel: +5V, maximaler Retrigger-Pegel: +12V)
- CVT-Eingang mit Abschwächer (CVT = CV Time = Zeitsteuer-Eingang)
- Hüllkurven-Ausgang 1 (normaler Hüllkurven-Ausgang)
- Hüllkurven-Ausgang 2 (über Steckbrücke wählbar zwischen normaler und invertierter Hüllkurve)
